Les Principales commandes:
Permet de tracer un parcours libre, à vol d’oiseau entre deux points.
Met à jour le profil du trajet en bas de page ou le masque alternativement et calcule la difficulté du parcours:
Montre ou cache les points intermédiaires d'édition lors de l'importation d'un fichier gpx par exemple.
Une fenêtre s'ouvre:
Importe un trajet sauvegardé localement sur votre ordinateur, au format Gpx ou Xml, en vue de le visualiser ou de le modifier.
Tracés multiples:
Choisir un parcours:
Utilisation des groupes:
Il est possible par la suite de changer les paramètres d'un groupe en allant dans le menu “Mes Groupes” :
Téléchargement d'un fichier gpx:
Transfert d'un fichier gpx vers le GPS:
NB:
(1) Le GPS va traiter ce fichier et l’effacera, la prochaine fois que vous ouvrirez ce répertoire il sera vide!
Sommaire:
Créer un parcours
o
o
Cliquez sur mes parcours, la liste des parcours se met à jour. En cliquant sur le nom du parcours, un sous menu s’ouvre:
Vous pouvez ensuite:
Mars 2024
Duplication de parcours:

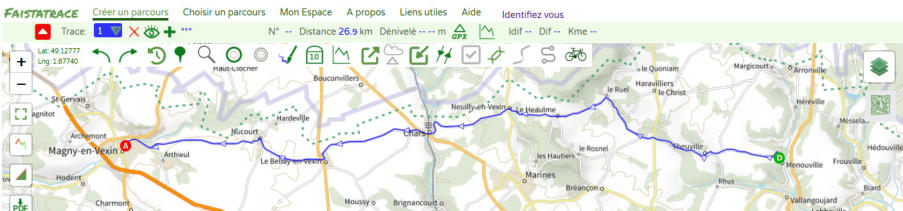

Créer un parcours:
Pour commencer, choisir la zone géographique dans laquelle vous souhaitez créer un parcours.
A l'aide des boutons + et - (zoom), ou de la mollette de la souris, vous pouvez agrandir plus ou moins la zone choisie.
Pour déplacer le centre de la carte, maintenez appuyer le bouton gauche de la souris.
Maintien appuyé sur la carte:
Déplace le centre de la carte.
Click bref:
Insère des points sur la carte.
Maintien appuyé sur un point:
Déplace le point.
Mollette:
Zoom + ou -
Maintien appuyé sur la carte:
Déplace le centre de la carte.
Click bref sur un point:
Efface le points.
Bandeau des traces:
Ajoute une trace
Selectionne la trace à éditer par son n°
Efface la trace couurante
Montre ou cache la trace courante

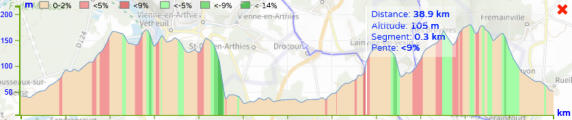

Visualisation de l’altitude et de la pente:
NB:
Si les altitudes ne sont pas présentes, par exemple dans le cas d’importation de fichiers gpx, la récupèration est plus rapide avec le fond de carte IGN
Pour signaler un bug ou un dysfonctionnement, contacter:
christian.leray@faistatrace.fr

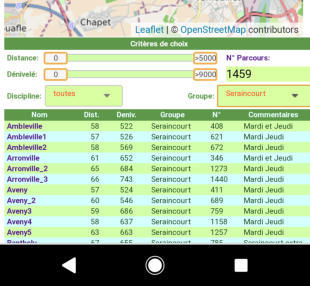

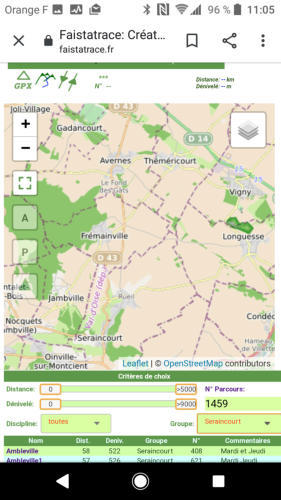

Chargement des fichiers via un portable Android vers un GPS Garmin
Cliquer sur ‘ouvrir’

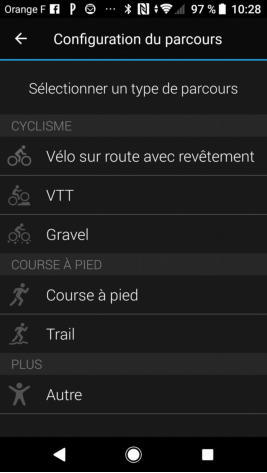

Choisir le type de parcours.
Le parcours s’affiche, cliquer sur
‘Terminé’
.

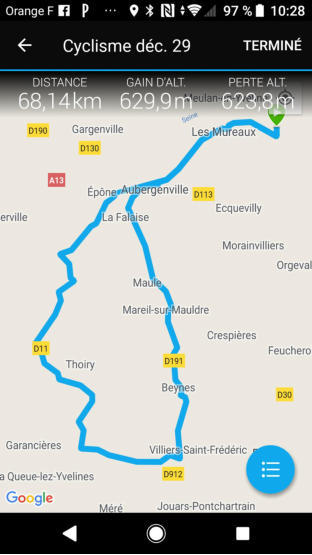

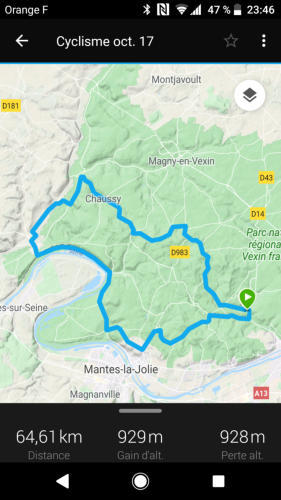

Le parcours et le dénivelé sont affichés, cliquer sur
l’icône en haut à droite.
Attendre le transfert, voilà, c’est fini!
Regarder sur le GPS dans « Parcours », il apparaît sous la forme « Cyclisme Dec. 29 »
Envoyer vers l’appareil

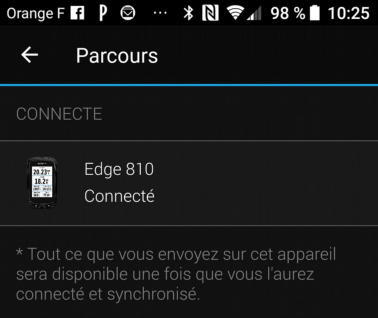

Choisir l’appareil identifié
Entrer le n° du parcours et cliquer sur
N° de parcours
Ou
Choisir un groupe, puis
le nom du parcours
Montre le sous-menu
Cache le sous-menu
Modifications parcours:
Partager un parcours:
En ayant cliqué sur «Mes Parcours» comme précedemment et en sélectionnant un nom de parcours dans la liste, un complément de menu s’affiche:

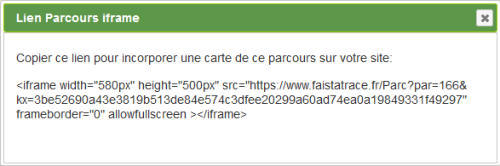

Permet d’insérer la carte du parcours dans un site web à l’aide d’une iframe.

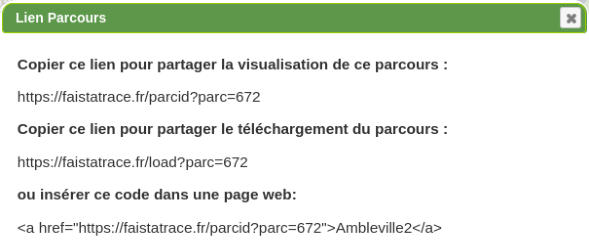

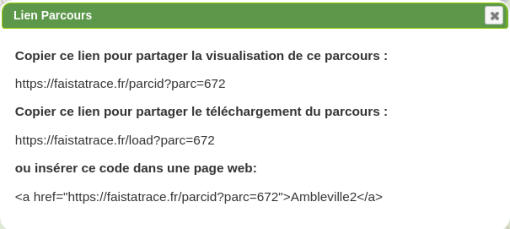

Permet de récupèrer les liens URL vers le parcours sélectionné.

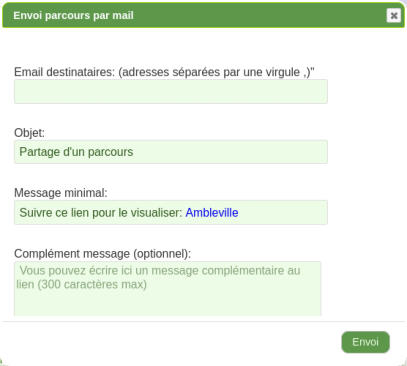

Permet de partager le parcours par email:
Un QRCODE contenant le lien vers parcours est disponible en cliquant sur l’icone correspondant. Ce code est lisible par un smarphone avec l’application QR Scanner, par exemple, qui affiche ensuite le parcours sur un smartphone. Si aucun parcours n’est affiché, le QRCODE contient l’adresse du site. L’image peut être copiée et insérée dans un autre site web
Pour fermer le QR CODE, cliquez dessus.

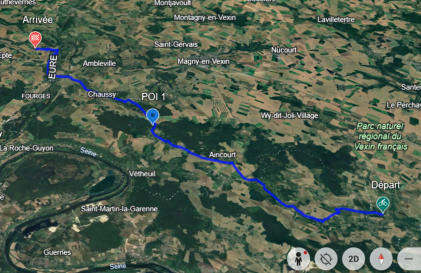

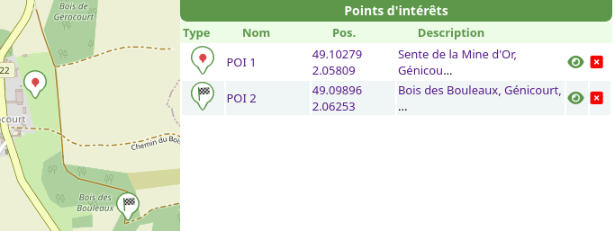

Ajout de Points d’Intérêt (POI ou Way Points):
Ces POI ou Way Points seront exportés dans le fichier GPX, ils apparaitront sur l’écran de votre GPS
Annule les derniéres actions d’édition d’une trace, jusqu’à 10 modifications. Ne prend pas en compte l’inversion de sens du parcours.
Voir uniquement vos parcours et les modifier:
Vous pouvez lister uniquement vos parcours, en survolant «Choisir un parcours» un sous menus’affiche: Cliquez sur «Mes Parcours»
Recherche un lieu sur la carte:
La recherche est limitée par la zone de la carte affichée.
Entrer
un
nom
pour
le
lieu,
les
correspondances
s’affchent
dans
la
liste
déroulante.
Il
suffit
de
clicquer
sur
un
élément
de
la
liste
pour
centrer
la
carte.
Un
marqueur
indique
le
lieu
choisi,
il
peut
-être
effacé,
comme
les
autres
marqueurs,
en
clicquant droit à l’aide de la souris.

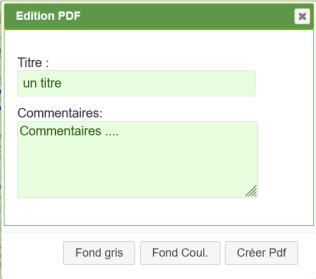

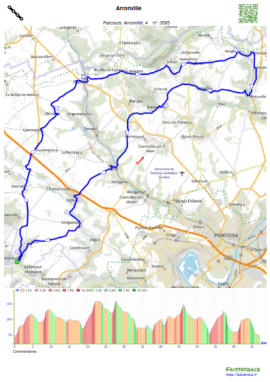

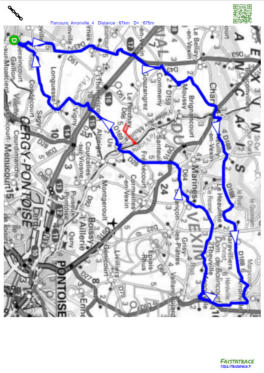

Exportation au format PDF:
Lorsqu’un tracé et son profil sont affichés à l’écran, vous pouvez générer un fichier au format pdf, il est possible d’y inclure un titre et un commentaire.

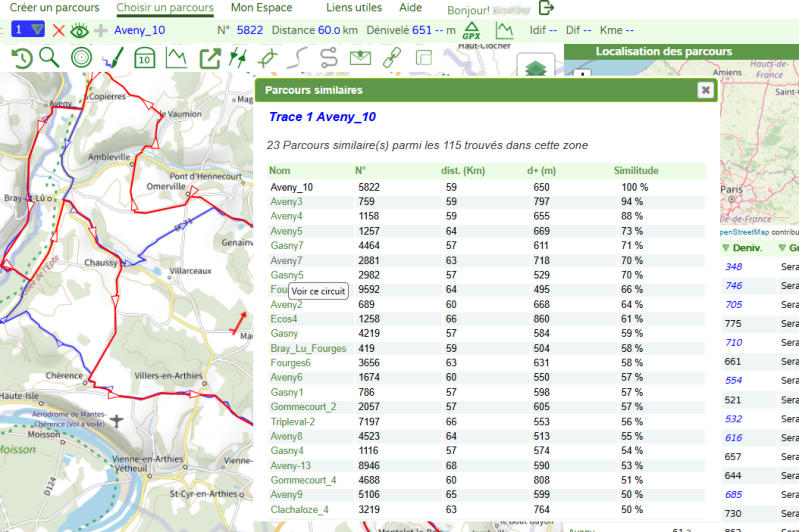

Recherche de parcours similaires:
,

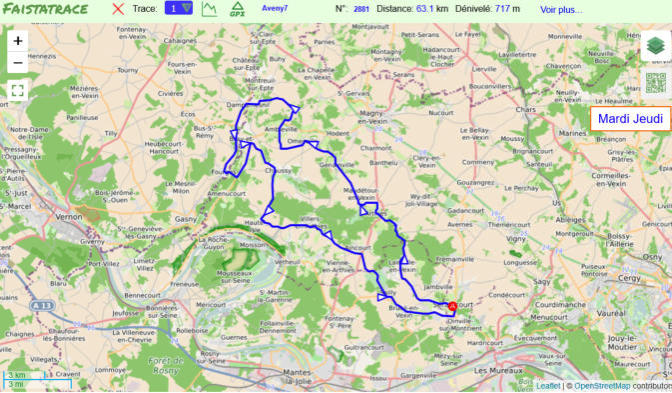

Affichage rapide pour le partage de parcours :
Le format du lien est :
https://faistatrace.fr/parcid/?parc=2881
On peut ajouter des numéros de parcours supplémentaires en le séparant du précédent par une virgule: https://faistatrace.fr/parcid/?parc=2881, 1674
Ce lien pointe sur la page simplifiée qui permet de téléchager un parcours, de visualiser un profil de dénivelé. En cliquant sur le logo Faistatrace ou sur Voir plus…les parcours sont visualisés sur le site princpal de
Faistatrace
Nota :
Une fenêtre de visualisation des parcours est accessible via un lien, sans avoir à charger tout le site.
Comment partager des parcours :

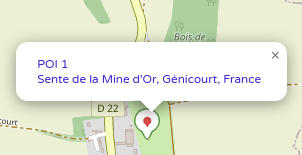

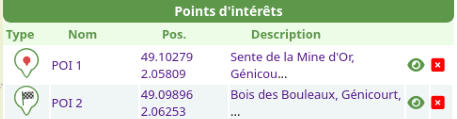

Edition d’un point d’intérêt:
Choisir un icône, valider sur le V
En cliquant sur l’oeil, on visalise les infos sur le POI. En cliquant sur la croix rouge, on efface le POI
Permet le choix de la localisation par défaut. Le centre de la carte et le zoom sont mémorisé.
Nota: En mode identifié, vous avez la possibilité de choisir plus d’options.

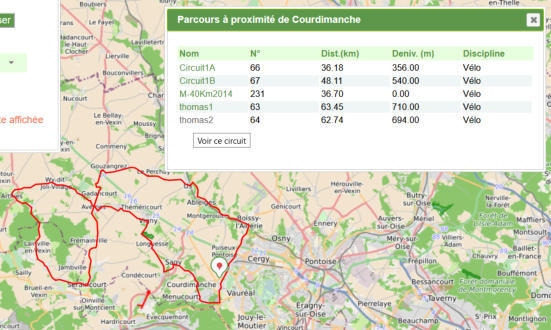

Recherche parcours passant à proximité du lieu:
Cliquer sur Voir , une liste des parcours passant à proximité ( rayon de 2km), s’affiche.
En survolant les noms avec le pointeur de la souris, les parcours correspondants apparaissent sur la carte le temps du survol. En cliquant sur un nom le parcours, le parcours s’affiche de maniére permanente.
Afin de réduire le temps de traitement et d’affiner la recherche, choisir la discipline et un groupe dans le volet de droite:
Dans la fenêtre qui s’ouvre: Cliquer sur un carré pour choisir la couleur. La glissière T permet modifier la transparence de la trace. La glissière E modifie l’épaisseur du tracé.
Nouveautés
En cas de problèmes au changement de version
Vider le cache du navigateur, pour cela, lorque le navigateur est ouvert: Sous Windows et Linux: Pressez «CTRL» + «MAJ» + «Suppr», puis effacer le cache Sous Mac OS Safari : “CMD” +”ALT” + “E” ou https://www.viderlecache.fr/vider-cache-safari-mac Puis rafraichir la page:
Exemple sous Firefox:
Sous Microsoft Edge:
Il est également possible d’inclure ou non le profil altimétrique du parcours, il suffit de le faire apparaitre en clicquant sur l’icone: Il apparaitra à la suite de la carte. S’il est absent, le format de la carte sera optimisé par rapport à la place disponible sur la feuille. On peut choisir un fond de carte en noir et blanc de manière à faire ressortir la trace, en cliquant le bouton “Fond gris”. Afin de rendre la carte lisible, on peut rendre la trace légèrement transparente. Par défaut le fond de carte est exporté en couleur.
Indice de difficulté des parcours:
Difficulté du parcours: o La difficulté du parcours ,“Dif”, est exprimée par le ratio entre l’énergie dépensée, pour effectuer le parcours, à puissance constante, et l’énergie dépensée pour faire un parcours de 100km plat dans les mêmes conditions. Indice de difficulté du parcours: o L’indice de difficulté, “Idif”, du parcours est exprimé par le ratio entre l’énergie dépensée, pour effectuer le parcours, à puissance constante, et l’énergie dépensée pour faire un parcours plat, de longueur égale, dans les mêmes conditions. o Pour calculer ces données, il faut être identifié. Le calcul a lieu lors de l’affichage du profil altimétrique

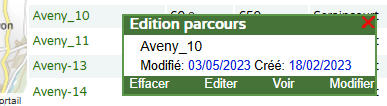

Effacer le parcours ( après confirmation) Voir le parcours, il s’affiche sur la carte principale, Editer le nom, la description, ou encore changer la visibilité, dans ce cas la boite de dialogue ci-contre est proposée: Modifier le tracé, il s’affiche sur la carte principale, pour sauvegarder après modification, cliquer sur , une fenêtre de confirmation vous est alors proposée.
Nota: Le format du logo en PNG ou JPG, taille 128 x 128 px max. Le logo, le nom du site web ou bien un mail de contact, apparaitront lors de l’exportation de parcours au format PDF. Le logo apparait lors de la sélection du parcours dans l’onglet Mes parcours
En cliquant sur cet icon en fin de ligne, une fenêtre identique à celle utilisée pour la création de groupe s’ouvre, tous les champs sont modifiables, y compris le nom de groupe.
Ce bouton permet de télécharger un fichier au format GPX trk, compatible avec les gps Garmin (tm). Le fichier peut être visualisé ensuite avec Basecamp ou Easygps, ou bien être copié directement dans un répertoire du GPS. En cliquant sur ce bouton la fenêtre ci-contre s’ouvre:
Renseigner au moins le nom du trajet, ne pas utiliser de caractères autres qu’alphabétiques ou numérique, ne pas commencer le nom par un chiffre. Le tiret “du bas” (underscore) _ est autorisé à l’intérieur du nom. Cliquer sur “sauver” pour télécharger le fichier, la fenêtre ci-dessous s’ouvre:

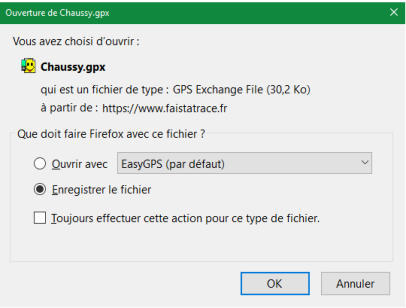

Enregistrer le fichier, vous le trouverez dans le répertoire de téléchargement habituel de votre ordinateur.

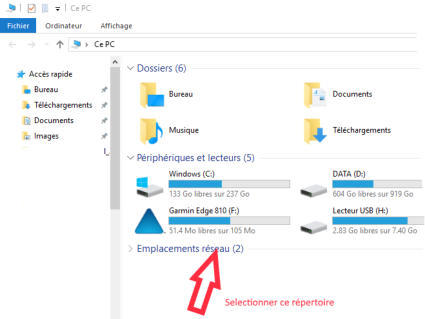

Relier le GPS à l’ordinateur via le cordon USB. Le GPS se comporte alors comme une clé USB, un nouveau “disque” nommé “Garmin” apparait sur l’ordinateur (cela peut prendre plus de 30s). En cliquant dessus, les répertoires du GPS sont alors accessibles.
Ouvrir le répertoire “Garmin” puis “Newfiles” … A partir du répertoire de téléchargement de l’ordinateur, copier le fichier .gpx dans le répertoire Newfiles du GPS Attendre 30s, débrancher le GPS. Le GPS va s’éteindre, attendre qu’il soit complètement éteint et le rallumer. SI tout s’est bien passé, on doit retrouver un nouveau parcours dans le menu Parcours du GPS.(1)
Préalable: Installer si ce n’est déjà fait l’application ‘Garmin connect’ sur le mobile. Le mobile et le GPS doivent être appairés en BlueTooth.
Procédure: Deux possibiltés, soit le numéro de parcours est connu, dans ce cas avec le navigateur, charger le parcours en tapant : https://faistatrace.fr/?parcours=841 dans l’exemple ici, le n° de parcours est 841. Soit en ouvrant dans le navigateur le site https://faistatrace.fr , puis choisir son parcours et le télécharger le fichier gpx comme indiqué ci-dessous.

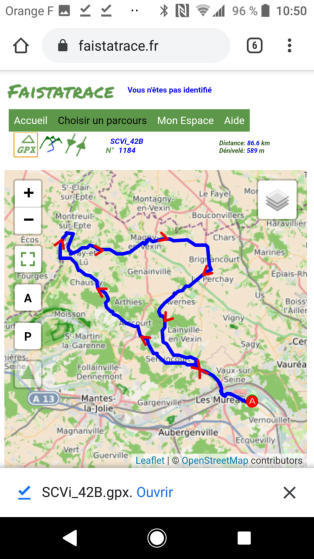

Cliquer d’abord sur ‘GPX’ pour télécharger le parcours, lorsqu’il est prêt, le nom s’affiche en bas de l’écran.
Ferme et rouvre le volet de droite pendant la création et le choix de parcours, afin d’agrandir la carte.
Permet de localiser la carte par défaut, lorque vous ouvrirez à nouveau cette page, la carte sera centrée à la position et avec le zoom que vous aviez choisis.

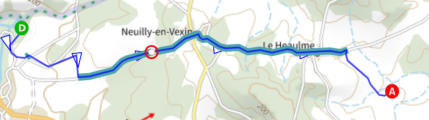

Tracés: Les tracés peuvent être libres ou bien suivre une route. Le dernier icone à droite représente le type en cours, pour en changer cliquez sur ce dernier, un menu additionnel vous permet de choisir.
Profil vélo de route. Le tracé suit les routes goudronnées, en tenant compte des sens de circulation, préférentielement les routes secondaires et les pistes cyclables.
Profil VTT, VTC et Gravel. Le tracé suit préférentielement les chemins de terre, les voies forestières, mais peut emprunter des routes.
Profil piéton. Le tracé suit les chemins de terre, les voies forestières, les chemins de randonnée, mais peut emprunter aussi des routes.
Profil automobile. Suit les routes goudronnées, en tenant compte des sens de circulation.
Permet d'inverser le sens du parcours. Notez qu’il s’agit d’une simple inversion du sens de la trace. Il est conseillé de vérifier après que la trace n’emprunte pas des sens interdits ou n’est pas soumise à des restrictions de circulation.
Modifie la couleur, la transparence et l’épaisseur de la trace courante.
Sauve localement, sur votre ordinateur, les données du trajet au format XML
Indiquez le nom du fichier que vous souhaitez enregistrer. Le fichier est téléchargé dans le répertoire de réléchargement de votre ordinateur.
Une fenêtre s'ouvre:

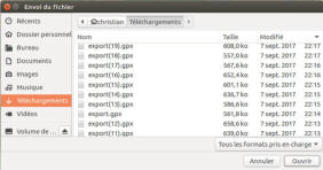

Indiquez lle répertoire et le nom du fichier que vous souhaitez importer.

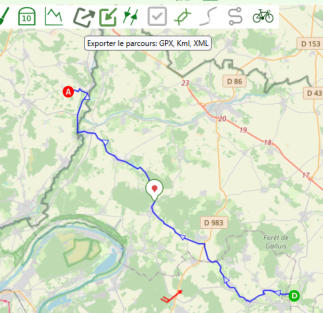

Génère un fichier au format GPX compatible avec la plupart des GPS, il peut ensuite édité avec un logiciel, tel que l’excellent Easygps, en vue de le tranfèrer sur un GPS. Voir le § “Téléchargement d’un fichier GPS”

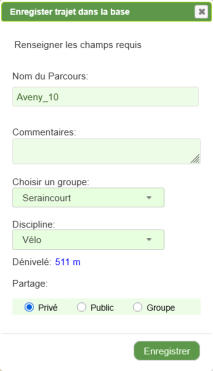

Sauvegarde le parcours dans la base de données du site. il faut être identifié pour effectuer cette opération. Lorsque votre parcours est entièrement tracé, cliquer sur cet icone, une fenêtre présentant un formulaire s’ouvre:
Renseigner le nom du trajet, n’utiliser que des caractères alphanumériques, le “tiret du bas” _ est accepté. Eventuellement ajouter un commentaire. Vous pouvez choisir un groupe, si vous en avez déjà créé un, dans ce cas la discipline est imposée par le groupe. Sinon vous pouvez ne choisir aucun groupe, précisez la discipline. Indiquez ensuite, si ce parcours est privé, public, ou seulement accessibles aux utilisateurs qui adhèrent à votre groupe. Si vous avez déjà calculé le dénivelé, vous pouvez enregistrer votre parcours, sinon il vous sera rappelé de le calculer, par l’apparition dans le formulaire d’un icone, qu’il suffit de cliquer. (Cela peut prendre un peu de temps…)
Affiche des points kilomètriques sur le tracé. Le nombre de points varie en fonction de la longueur du parcours, afin de ne pas surcharger la trace: 1Km si la longueur est inférieure à 10Km 5Km si la longueur est inférieure à 150Km 10km au delà.
Permet de tracer une courbe isodistance autour d’un point en fonction du type de moyen de transport
Montre les points singuliers de la trace courante dans un cercle. Ces points apparaissent parfois à proximité d’une intersection. Fonctionne en mode bascule. Pour corriger il suffit de déplacer légèrement le point d’édition. Il s’agit seulement d’une aide, le parcours pourra être sauvegardé malgré les alertes.
Choix du fond de carte: Carte OSM, IGN, Scan, IGN, Standard, Carte OSM piste cyclable, Vue satellite, Relief
Avec le bouton gauche de la souris, cliquer (clic bref) sur la carte au point de départ de votre parcours, un point vert apparait marqué D, puis sur le point intermédiaire suivant, un point rouge apparait, marqué A. On peut ensuite ajouter des points en clicquant sur un autre point de la carte, marqué également A. Le point marqué précédemment A devient un point intermédiaire et ainsi de suite. (voir la vidéo ci_après)
Chaque point peut-être de nouveau déplacé à l'aide du bouton gauche de la souris maintenu appuyé. Chaque point peut être effacé en clicquant avec le bouton droit de la souris. Pour ajouter un point intermédiaire dans le but de faire passer le trajet à un endroit précis, cliquez sur la partie de la ligne que vous souhaitez déplacer. Un nouveau point apparait en blanc entouré d’un cercle, déplacez le ensuite à l’endroit choisi, en cliquant sur ce point avec le bouton de gauche de la souris, tout en le maintenant pendant le déplacement. Relachez le bouton de la souris quand le point choisi est atteint. Le point devient rouge et peut être de nouveau déplacé ou effacé à l’aide de la souris. (Voir les commandes de la souris ci-dessus)

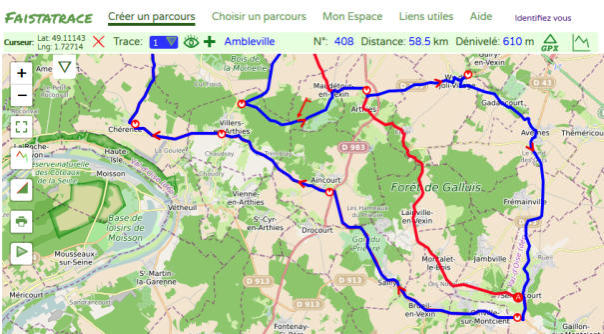

Il est possible de tracer jusqu'à 15 parcours sur le même écran, pour ajouter une trace, appuyer sur la touche , et commencer le nouveau tracé. Ensuite sélectionner le circuit à exporter ou à modifier, par son n°
La trace active comporte les points d’édition, sa couleur est identique à celle du sélecteur. Pour plus de clarté, la trace correspondante peut-être masquée en cliquant sur l’oeil. Un second click la fait de nouveau apparaitre.

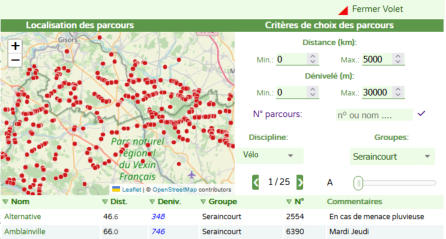

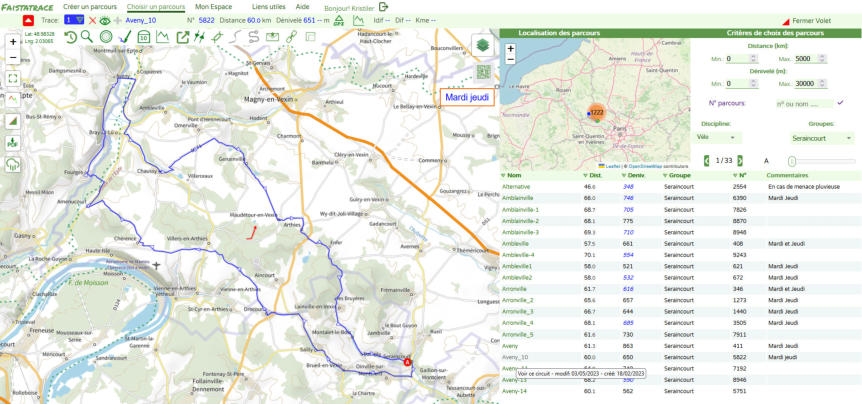

La carte à droite et les sélecteurs, permettent de choisir des parcours enregistrés dans la base de données. Cliquer sur un nom de parcours dans la liste pour l’afficher. La recherche opère en choisissant un groupe,une discipline, en encadrant la distance et le dénivelé en encadrant la distance et le dénivelé. La liste résultante s’affiche en bas à droite. Cette liste peut-être triée par nom, distance, dénivelé, groupe ou N°, pour cela cliquer sur l’entête des colonnes marquées d’un triangle. En cliquant sur le nom d’un parcours, ce dernier s’affiche sur la carte principale. Vous pouvez ensuite exporter ce parcours dans un fichier gpx.
En zoomant sur la carte de localisation des parcours, des marqueurs indiquent le milieu du tracé. En survolant un marqueur à l’aide de la souris, le tracé du parcours apparait furtivement, ainsi que le départ et l’arrivée.
La navigation entre les pages de liste de parcours est accessible également par un curseur, ce qui permet de se déplacer plus rapidement dans la liste.
A noter que la liste des groupes est accessible soit par le menu déroulant à l’aide du bouton situé à droite comportant un triangle ou bien, par auto complétion, en tapant directement un nom ou un début de nom dans la case groupe. (voir exemple à droite) .
Une fois identifié, vous avez le choix de n’afficher que vous groupes dans la sélection. Pour cela, cliquer sur «Groupes:», le texte se change en «Mes groupes:»

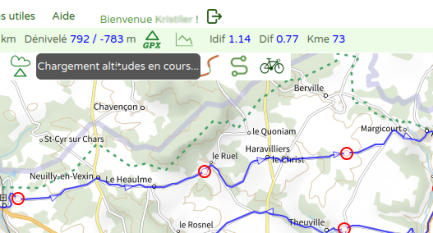

Lorsqu’un parcours est affiché, vous pouvez visualiser les altitudes ou les pentes en 2.5D à l’aide de couleurs, en cliquant respectivement sur : Nb: Les altitudes doivent être présentes, sinon recalculer le profil, afin de les obtenir.
Lorsque le parcours est affiché, vous pouvez le dupliquer, pour cela, cliquez sur « Créer un Parcours » dans le menu principal. Les points d’éditions apparaissent et peuvent être déplacés. Vous pouvez générer un fichier gpx avec ce nouveau parcours. Pour l’enregistrer dans la base il faut être identifié.
Pour créer un POI, tout en maintenant la touche CTRL du clavier appuyée, cliquer sur un point de la carte avec le bouton droit de la souris. Les POI apparaitront dans l’onglet de droite. (POI)

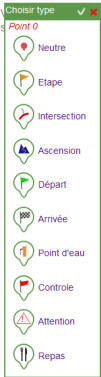

Lors de la création d’un point d’intérêt, par défaut, le type est «neutre», le nom est «POI n», la description est l’adresse du lieu pointé. Vous pouvez éditer le type, le nom et la description du point d'intérêt en cliquant sur l’icone du poi, le nom ou la description
Le texte en bleu est éditable, valider sur le V
Cette fonctionalité permet de comparer des parcours entre eux en indiquant le degré de similarité exprimé en %. Pour cela , il suffit soit de sélectionner un parcours existant dans «Choisir un parcours», soit d’en créer un dans «Créer un parcours». Une fois un parcours affiché, appuyer sur l’icone Une fenêtre apparait comportant : o Le titre indique le nom de la trace de référence. o Un tableau apparait, composé de 5 colonnes avec le nom des parcours, les n°, les distance, les dénivelés et les degrés de similitude. Seuls les parcours présentant un degré de similitude d’au moins 50% sont affichés. En survolant le nom des parcours, le tracé s’affiche en rouge, sur la carte, de façon fugitive . En cliquant sur le nom du parcours, il s’affichera sur la carte de façon permanente.
En mode identifé, vous pouvez accéder à d’autres fonctions :

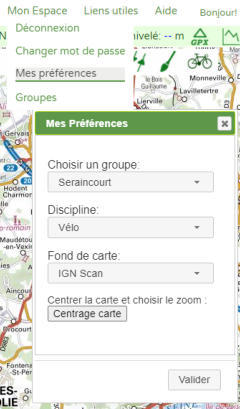

Choisir vos préférences: vous pouvez ensuite choisir le groupe, la discipline, le fond de carte et le centrage de la carte préférentiel. Ils seront mémorisés, quand vous reviendrez, ces choix seront sélectionnés par défaut.
Les anciens liens de la forme: https://faistatrace.fr/?parcours=2881 fonctionnent toujours et continuent de pointer directement sur le site principal de Faistatrace
Revient aux états précedents les annulations d’édition d’une trace.
Ajout de trois fonctions supplémentaires concernant la gestion des groupes: Il est maintenant possible de modifier le nom des groupes, il est également possible de supprimer un groupe. Génération d’un lien de partage permettant d’ accéder directement à la page Choisir un parcours et de sélectionner directement le groupe à afficher.
Affiche l’état des surfaces en surlignant le trajet pendant le tracé du parcours.

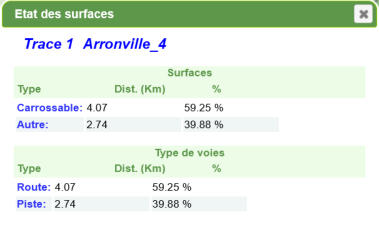

affiche l’état des surfaces et le type de voies dans une fenêtre, en passant la souris sur le type (en bleu), la trace est surlignée.
Une fois identifié, selectionner "Groupes" dans le menu "Mon Espace", puis "Créer un groupe".

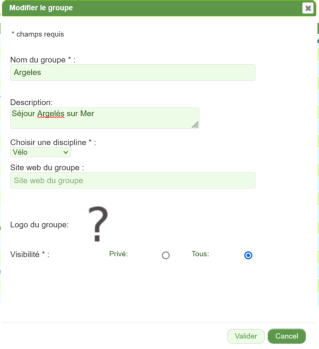

Une fenêtre s'ouvre, renseigner les champs du formulaire: Nom du groupe, (obligatoire) La Description, (optionnelle) Choisir une discipline, (par défaut vélo) Choisir un logo en cliquant sur ? Renseigner le nom du site web ou bien un mail de contact (optionnel) La visibilité du groupe: o Privé, visible par vous et les utilisateurs autorisés, o Publics, les parcours de ce groupe seront visibles par tous.
Modification du nom d’un groupe:

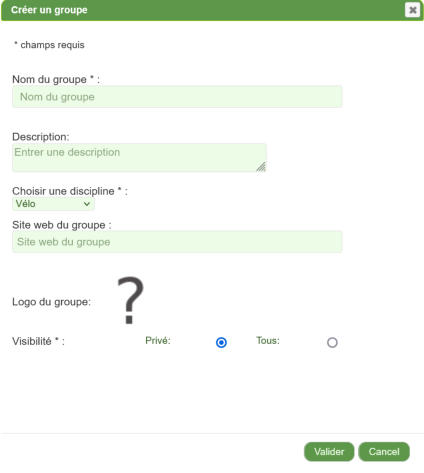

Création d’un groupe:
Un ensemble de parcours est affecté à un groupe, par défaut le groupe “Sans”, un groupe peut-être visible de tous ou seulement par les utilisateurs adhérant à ce groupe.
Suppression d’un groupe:
A la supression du groupe, les parcours rattachés, sont versés dans le groupe par défaut “Sans”. Le créateur des parcours y a toujours accès. Par contre si le groupe était privé, les autres utilisateurs abonnés, n’y auront plus accés.
Voir dans la rubrique Utilisation des groupes
Partage d’un groupe:
En cliquant sur ce symbole en fin de ligne, un lien permettant d’afficher directement la page Choisir un parcours est généré. De plus ce lien sélectionne le groupe, la liste des parcours publics est disponible dans le volet de droite.
En cliquant sur ce symbole rouge en fin de ligne, il sera demandé une confirmation avant suppression du groupe.
vidéo démo
